你好 1、 手工焊（MMA）：手工焊是一种非常普遍的、易于使用的焊接方法.电弧的长度靠人的手进行调节，它决定于电焊条和工件之间缝隙的大小。同时，当作为电弧载体时，电焊条也是焊缝填充材料。这种焊接方法很简单，可以用来焊接几乎所有材料.对于室外使用，它有很好的适应性，即使在水下使用也没问题。2、 MIG/MAG焊接：这是一种自动气体保护电弧焊接方法.在这种方法中，电弧在保护气体屏蔽下在电流载体金属丝和工件之间烧接。机器送入的金属丝作为焊条，在自身电弧下融化。由于MIG/MAG焊接法的通用性和特殊性的优点，至今她仍然是世界上最为广泛的焊接方法。它使用于钢、非合金钢、低合金钢和高合金为基的材料。这使得它成为理想的生产和修复的焊接方法。3、 TIG焊接：电弧在难熔的钨电焊丝和工件之间产生。这里使用的保护气体是纯氩气，送入的焊丝不带电。焊丝既可以手送，也可以机械送。也有一些特定用途不需要送入焊丝。被焊接的材料决定了是采用直流电还是交流电。采用直流电时，钨电焊丝设定为负极。因为它有很深的焊透能力，对于不同种类的钢是很合适的，但对焊缝熔池没有任何“清洁作用”。TIG焊接法的主要优点是可以焊接大材料范围广。
钢筋焊接的方法有哪些
常用的焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊等。1.电阻点焊用于钢筋焊接骨架和钢筋焊接网。
焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12～16mm时，大小钢筋直径之比不宜大于2倍。
焊接网较小钢筋直径不得小于较大直径的60%。点焊机主要由加压机构、焊接回路、电极组成，构造如图1所示。2.闪光对焊闪光对焊分为连续闪光焊、预热闪光焊和闪光—预热—闪光焊。钢筋直径较小的HRB400级以下钢筋可采用“连续闪光焊”；钢筋直径较大、端面较平整时，宜采用“预热闪光焊”；钢筋直径较大、端面不平整时，应采用“闪光—预热—闪光焊”。
连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量、钢筋牌号等具体情况而定，具体要求应《钢筋焊接及验收规程》（JgJ18—2012）的规定。不同直径的钢筋焊接时径差不得超过4mm。对焊机的基本构造如图2所示。
3.电渣压力焊仅用于柱、墙等构件中直径为14～40mm的HPB300、HRB335级竖向或斜向钢筋。不同直径的钢筋焊接时径差不得超过7mm。电渣压力焊示意图如图3所示。
4.气压焊气压焊可用于直径在40mm以下HPB300、HRB335级的钢筋在垂直位置、水平位置或倾斜位置的对接焊接。不同直径钢筋焊接时径差不得超过7mm。气压焊设备示意图如图4所示。
5电弧焊钢筋电弧焊接头包括帮条焊、搭接焊、坡口焊三种形式。帮条焊适用于直径10～40mm的HPB300、HRB400级钢筋和10～25mm的余热处理HRB400级钢筋。搭接焊适用于直径10～40mm的HPB300、HPB335级钢筋。坡口焊适用于直径16～40mm的HPB300、HRB335、HRB400级钢筋及RRB400级钢筋。
图1 点焊机的基本构造1—电极；2—电极臂；3—变压器的次级线圈；4—变压器的初级线圈；5—断路器；6—变压器的调节开关；7—踏板；8—加压机构。图2 对焊机的基本构造1—焊接的钢筋；2—固定电极；3—可动电极；4—机座；5—变压器；6—手动顶压机构；7—固定座板；8—动板。图3 电渣压力焊示意图1—钢筋；2—监控仪表；3—电源开关；4—焊剂盒；5—焊剂盒扣环；6—电缆插座；7—活动夹具；8—固定夹具；9—操作手柄；10—控制电缆。图4 气压焊设备示意图1—乙炔；2—氧气；3—流电计；4—固定卡具；5—活动卡具；6—压接器；7—加热器与焊炬；8—被焊接的钢筋；9—电动油泵。
钢筋焊接质量检验，应符合行业标准《钢筋焊接及验收规程》（JGJ18-96）和《钢筋焊接接头试验方法标准》（JGJ/T27-2001）的规定。钢筋的焊接方式，钢筋焊接方法分类及适用范围，主要有如下几种：1、电弧焊；电弧焊包括帮条焊接或或搭接焊接，适用于HPB235级钢筋、HRB335级、HRB400级及RRB400级钢筋2、电阻电焊；适用范围内的钢筋直径系指较小钢筋的直径。
3、电渣焊；电渣压力焊应用于柱、墙、烟囱等现浇混凝土结构中竖向受力钢筋的连接；不得用于梁、板等构件中水平钢筋的连接。
4、钢筋闪光对焊；钢筋闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。钢筋闪光对焊有两种方式：a）连续闪光焊时钢筋最大直径:12~25mm，b）预热闪光焊时钢筋最大直径:32~40mm。
1、闪光对焊：使用对焊机使焊好的钢筋的两个部分接触。低压和大电流将钢筋加热到一定温度以使其软化，然后对其加压并轴向旋转以形成对接焊缝。
在对接过程中，闪光对焊分为连续闪光焊和闪光预热闪光焊，后者用于焊接大直径钢筋。这种类型的焊接用于预应力钢筋。2、电弧焊：电弧焊机用于在焊条和被焊接材料之间产生高温电弧，在电弧燃烧范围内熔化焊条和被焊接材料，并在凝固后形成接缝或焊接零件。
钢弧焊的接头类型包括缠绕接头（单面或双面焊接），钢筋接头（单面或双面焊接）和切割接头（平焊或垂直焊）。3、电渣压力焊：在上下焊条之间放一小片导电剂（钢丝球，焊条等），安装药筒，填充焊剂，并使用交流电焊机运行电路。连接并启动电弧燃烧后，在形成矿渣池之后，钢筋熔化并且电弧稳定了一段时间，在断电的情况下，使用手动加压机制对ize锻进行加压，清除炉渣和气泡以形成接头。
这种焊接主要用于连接现浇钢筋混凝土结构构件的垂直钢筋。4、电阻点焊：点焊机的上下电极与相交的钢筋接触以连接电流。交叉钢筋的接触点处的电阻较高。
电流产生的热量使钢筋熔化，而电极则推动焊接钢筋。用于互连钢筋，例如焊接的钢网和钢骨架。5、增强气压焊接：一定比例的氧气火焰（纯度≥98.5％，装瓶工作压力小于5-10 kg / cm2）在加热的同时使钢筋的末端塑化（温度约1320-1340°C）。
最后，在施加压力以焊接钢筋时施加3000 kg / cm2或更高的压力。扩展资料：1、接头应尽量设置在受力较小处，应避开结构受力较大的关键部位。抗震设计时避开梁端、柱端箍筋加密范围，如必须在该区域连接，则应采用机械连接或焊接。2、在同一跨度或同一层高内的同一受力钢筋上宜少设连接接头，不宜设置2个或2个以上接头。
3、接头位置宜互相错开，在连接范围内，接头钢筋面积百分率应限制在一定范围内。
钢筋焊接的方法有哪些焊接方法有：电渣压力焊；闪光对焊；电弧焊；焊接形式有：搭接焊；帮条焊；焊缝形式有：单面焊；双面焊；1、手工焊（MMA）：手工焊是一种非常普遍的、易于使用的焊接方法.电弧的长度靠人的手进行调节，它决定于电焊条和工件之间缝隙的大小.同时，当作为电弧载体时，电焊条也是焊缝填充材料.这种焊接方法很简单，可以用来焊接几乎所有材料.对于室外使用，它有很好的适应性，即使在水下使用也没问题.大多数电焊机可以TIG焊接.在电极焊中，电弧长度决定于人的手：当你改变电极与工件的缝隙时，你也改变了电弧的长度.在大多数情况下，焊接采用直流电，电极既作为电弧载体，同时也作为焊缝填充材料.电极由合金或非合金金属芯丝和焊条药皮组成.这层药皮保护焊缝不受空气的侵害，同时稳定电弧.它还引起渣层的形成，保护焊缝使它成型.电焊条即可是钛型焊条，也可是缄性的，这决定于药皮的厚度和成分.钛型焊条易于焊接，焊缝扁平美观.此外，焊渣易于去除.如果焊条贮存时间长，必须重新烘烤.因为来自空气的潮气会很快在焊条中积聚.2、MIG/MAG焊接：这是一种自动气体保护电弧焊接方法.在这种方法中，电弧在保护气体屏蔽下在电流载体金属丝和工件之间烧接.机器送入的金属丝作为焊条，在自身电弧下融化.由于MIG/MAG焊接法的通用性和特殊性的优点，至今她仍然是世界上最为广泛的焊接方法.它使用于钢、非合金钢、低合金钢和高合金为基的材料.这使得它成为理想的生产和修复的焊接方法.当焊接钢时，MAG可以满足只有0.6mm厚的薄规格钢板的要求.这里使用的保护气体是活性气体，如二氧化碳或混合气体.唯一的限制是当进行室外焊接时，必须保护工件不受潮，以保持气体的效果.3、TIG焊接：电弧在难熔的钨电焊丝和工件之间产生.这里使用的保护气体是纯氩气，送入的焊丝不带电.焊丝既可以手送，也可以机械送.也有一些特定用途不需要送入焊丝.被焊接的材料决定了是采用直流电还是交流电.采用直流电时，钨电焊丝设定为负极.因为它有很深的焊透能力，对于不同种类的钢是很合适的，但对焊缝熔池没有任何“清洁作用”.TIG焊接法的主要优点是可以焊接大材料范围广.包括厚度在0.6mm及其以上的工件，材质包括合金钢、铝、镁、铜及其合金、灰口铸铁、普通干、各种青铜、镍、银、钛和铅.主要的应用领域是焊接薄的和中等厚度的工件，在较厚的截面上作为焊根焊道使用.

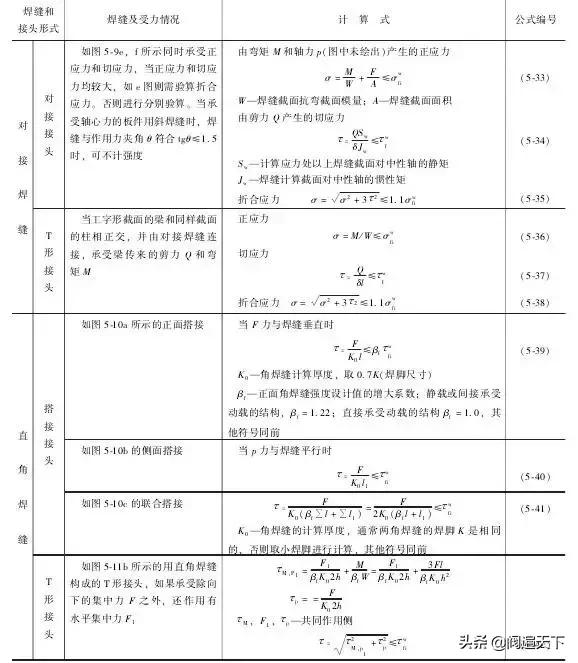

焊接的种类很多，在钢筋焊接范畴内主要有：电弧焊、闪光接触对焊、剖口焊、电渣压力焊、塞焊等。搭接焊、帮条焊都属于电弧焊，是最常见的焊接连接，施焊操作容易，但较费料耗时，现场施焊条件差，常会出现咬边、气孔、夹渣等质量缺陷；帮条焊还可能使局部钢筋的保护层减小，对结构的耐久性不利。
电渣压力焊现场一般只能用在现浇柱钢筋连接上，有局限性。闪光接触对焊在一固定场所内操作，比较简便，焊接速度快，工效高，省料省时；如有功率合格的焊机和操作熟练的工人，焊接质量是会有保证的。所以被广泛用于受力纵筋的连接上。上述这些都可用来作为钢筋焊接连接的手段，采用时要视具体场合、施焊对象位置、设备及技术条件、可操作性以及安全可靠、经济合理等情况选取。
多跨连续框架梁的通长钢筋的连接现在采用机械连接接头的型式很多，传力可靠，施工也方便，也较经济。
还没有评论，来说两句吧...
